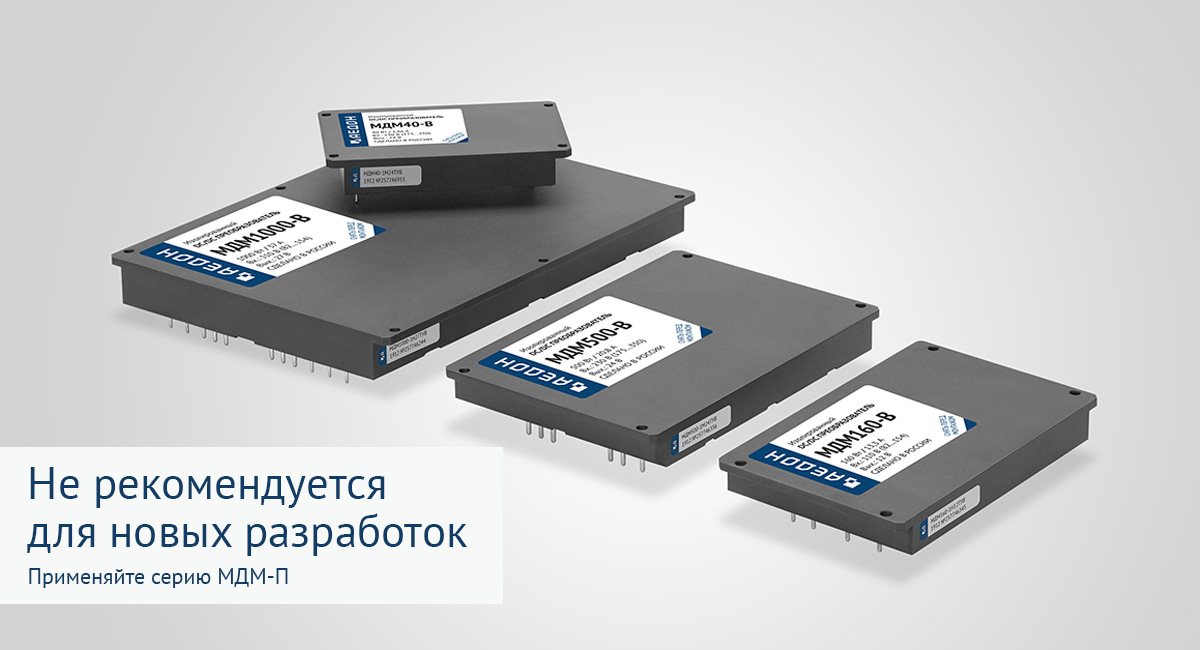

Серия МДМ-В (HV)

Модули серии МДМ-В (HV) с индексами входных сетей «Н» и «М» предназначены для преобразования высоковольтного постоянного напряжения от резервного источника питания или шины, формируемой бортовым генератором и выпрямителем с напряжением в диапазонах от 82 до 350 В.

По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.


Особенности

  • Адаптированы под питание от бортовых сетей 110 и 270 В;
  • Ультраширокий температурный диапазон –60...+125 °C;
  • Комплекс защит:
    • от короткого замыкания,
    • перегрузки,
    • перенапряжения по выходу;
  • Трансформаторная обратная связь по напряжению;
  • Гальваническая изоляция входа и выхода ~1500 В;


Модели

Наименование Мощность Формфактор Размеры* Диапазон входных напряжений** Выходное
напряжение
Макс. вых. ток*** Типовой КПД
МДМ40-В (HV) 30 Вт
84.5×52.7×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(175…400) @1с
=5 В
=12 В
=15 В
=24 В
=27 В
6 А
76–86%
МДМ40-В (HV) 40 Вт
84.5×52.7×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(175…400) @1с
=5 В
=12 В
=15 В
=24 В
=27 В
8 А
76–86%
МДМ160-В (HV) 80 Вт
107×67.7×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(175…400) @1с
=5 В
=12 В
=15 В
=24 В
=27 В
16 А
78–88%
МДМ160-В (HV) 120 Вт
107×67.7×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(175…400) @1с
=5 В
=12 В
=15 В
=24 В
=27 В
24 А
78–88%
МДМ160-В (HV) 160 Вт
107×67.7×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(175…400) @1с
=5 В
=12 В
=15 В
=24 В
=27 В
30 А
78–88%
МДМ500-В (HV) 320 Вт
122×84.2×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(175…400) @1с
=12 В
=15 В
=24 В
=27 В
26.67 А
85–86%
МДМ500-В (HV) 400 Вт
122×84.2×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(175…400) @1с
=12 В
=15 В
=24 В
=27 В
30 А
85–86%
МДМ500-В (HV) 500 Вт
122×84.2×12.85 мм
М / 230 В (175…350)/(175…400) @1с
=15 В
=24 В
=27 В
30 А
85–86%
МДМ1000-В (HV) 1000 Вт
168×122×16 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(175…400) @1с
=24 В
=27 В
40 А
89–93%

* — Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).

** — Индекс входной сети / Номинал входного напряжения (Рабочий диапазон входного напряжения) / (Переходные отклонения) @ Длительность

*** — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
