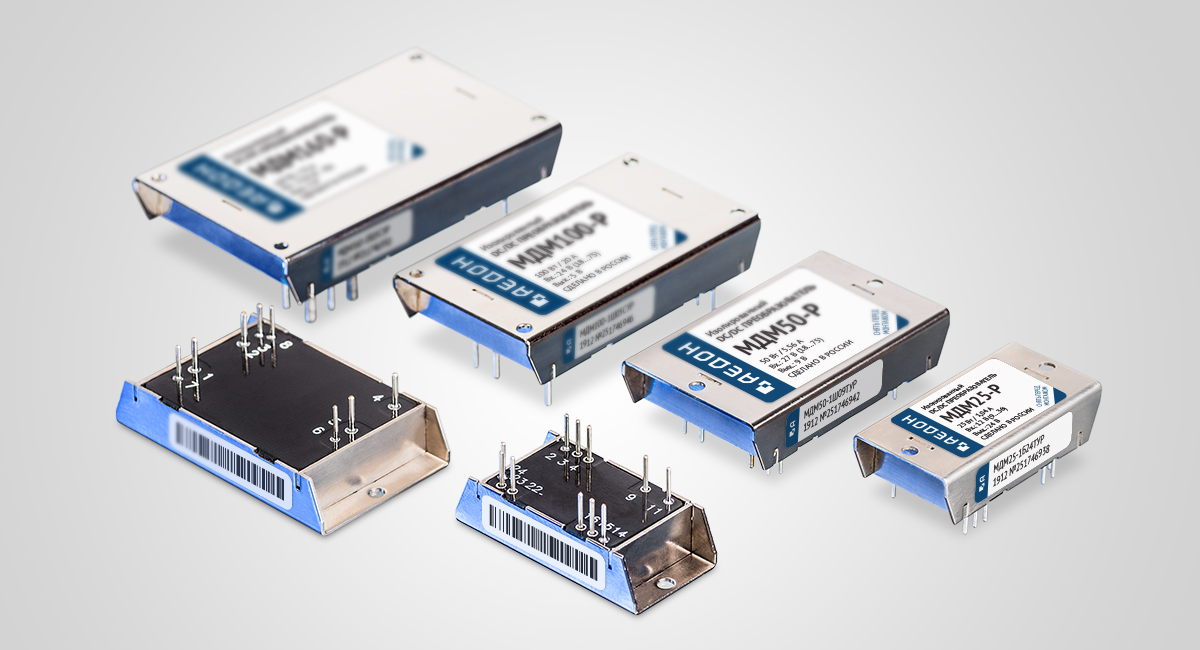

Серия МДМ-Р

Серия ультракомпактных преобразователей IV поколения с выходной мощностью от 6 до 500 Вт. За счет применения запатентованных решений энергетическая плотность увеличена более чем в 2 раза по сравнению с предыдущим поколением. Изделия оптимизированы для использования в жестких условиях эксплуатации.

Номер ТУ: БКЯЮ.436630.052ТУ

Примечание: Сроки поставки уточняйте у менеджеров.

Особенности

  • Высокая энергетическая плотность до 6180 Вт/Дм3;
  • Функция синхронизации без внешнего тактового генератора;
  • Медный корпус с низким температурным сопротивлением;
  • Экранирующая печатная плата;
  • Полный комплекс защит:
    • от короткого замыкания,
    • превышения выходного тока,
    • перенапряжения на выходе,
    • перегрева;
  • Внутренняя схема обратной связи без оптронов;
  • Рекомендуется для перспективных разработок.


Модели

Наименование Мощность Формфактор Размеры* Диапазон входных напряжений** Выходное
напряжение
Макс. вых. ток*** Типовой КПД
МДМ10-Р 6 Вт
24.1×14×8.5 мм
А / 12 В (9…18)
В / 27 В (17…36)/(17…40) @1с
Д / 48 В (36…75)/(36…84) @1с
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
1.2 А
85%
МДМ10-Р 10 Вт
24.1×14×8.5 мм
А / 12 В (9…18)
В / 27 В (17…36)/(17…40) @1с
Д / 48 В (36…75)/(36…84) @1с
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
2 А
85%
МДМ25-Р 15 Вт
40×20.2×10.25 мм
Б / 12 В (9…36)/(9…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
4.55 А
85%
МДМ25-Р 25 Вт
40×20.2×10.25 мм
Б / 12 В (9…36)/(9…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
5 А
85%
МДМ50-Р 40 Вт
50×30.2×10.25 мм
Б / 12 В (9…36)/(9…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
10 А
88%
МДМ50-Р 50 Вт
50×30.2×10.25 мм
Б / 12 В (9…36)/(9…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
10 А
88%
МДМ100-Р 75 Вт
57.5×33.2×10.25 мм
Б / 12 В (9…36)/(9…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
20 А
89%
МДМ100-Р 100 Вт
57.5×33.2×10.25 мм
Б / 12 В (9…36)/(9…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
20 А
89%
МДМ160-Р 120 Вт
67.5×40.2×11.2 мм
Б / 12 В (9…36)/(9…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
36.36 А
90%
МДМ160-Р 160 Вт
67.5×40.2×11.2 мм
Б / 12 В (9…36)/(9…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
32 А
90%
МДМ300-Р 250 Вт
84.5×52.7×12.85 мм
В / 27 В (17…36)/(17…40) @1с
Д / 48 В (36…75)/(36…84) @1с
=9 В
=12 В
=15 В
=24 В
=27 В
27.7 А
91%
МДМ300-Р 300 Вт
84.5×52.7×12.85 мм
В / 27 В (17…36)/(17…40) @1с
Д / 48 В (36…75)/(36…84) @1с
=9 В
=12 В
=15 В
=24 В
=27 В
33.3 А
91%
МДМ500-Р 400 Вт
107×67.7×12.85 мм
В / 27 В (17…36)/(17…40) @1с
Д / 48 В (36…75)/(36…84) @1с
=9 В
=12 В
=15 В
=24 В
=27 В
44.4 А
91%
МДМ500-Р 500 Вт
107×67.7×12.85 мм
В / 27 В (17…36)/(17…40) @1с
Д / 48 В (36…75)/(36…84) @1с
=9 В
=12 В
=15 В
=24 В
=27 В
50 А
91%

* — Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).

** — Индекс входной сети / Номинал входного напряжения (Рабочий диапазон входного напряжения) / (Переходные отклонения) @ Длительность

*** — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
