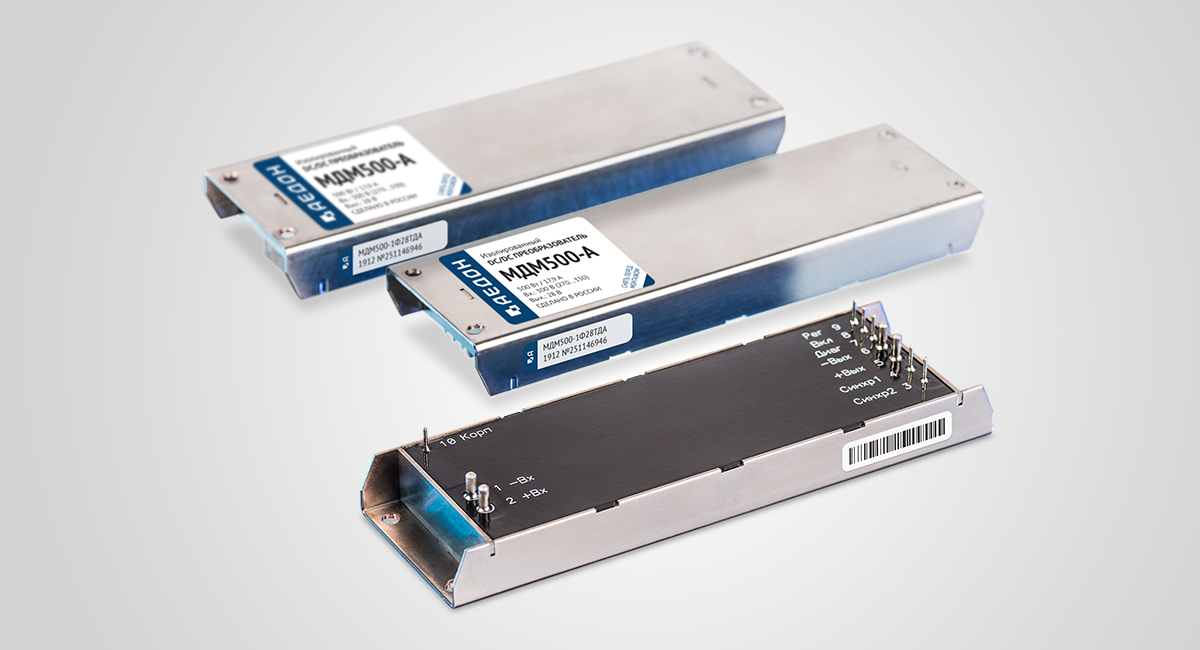

Серия МДМ-А

Источники, оптимизированные для систем электропитания потребителей с ярко выраженным динамическим характером нагрузки, отличаются значительно более быстрой обратной связью. Оригинальное схемотехническое решение позволяет уменьшить необходимый объем емкостных накопителей и дает выигрыш в массогабаритных характеристиках и надежности.

Примечание: сроки поставки уточняйте у менеджеров.

Особенности

  • Эффективные (Высокий КПД до 92%);
  • Компактные (Энергетическая плотность до 8469 Вт/Дм3);
  • Функция внешней синхронизации для оптимизации ЭМС;
  • Комплекс защит:
    • от короткого замыкания,
    • превышения выходного тока,
    • перенапряжения на выходе;
  • Сверхбыстрая обратная связь без оптронов (до 100 мкс);
  • Подходит для питания импульсных нагрузок без буферных ёмкостей;
  • Не требует подгрузки выходного канала («холостой ход»);
  • Рекомендуется для перспективных разработок.


Модели

Наименование Мощность Формфактор Размеры* Диапазон входных напряжений** Выходное
напряжение
Макс. вых. ток*** Типовой КПД
МДМ500-А 340 Вт
120.9×38×12.85 мм
105×48×12.85 мм
У / 27 В (22…33)
Э / 60 В (44…66)
Ф / 300 В (270…330)
=7.5 В
=9 В
=12.5 В
=28 В
=36 В
=40 В
=50 В
30 А
90%
МДМ500-А 500 Вт
120.9×38×12.85 мм
105×48×12.85 мм
У / 27 В (22…33)
Э / 60 В (44…66)
Ф / 300 В (270…330)
=28 В
=36 В
=40 В
=50 В
17.86 А
90%

* — Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).

** — Индекс входной сети / Номинал входного напряжения (Рабочий диапазон входного напряжения) / (Переходные отклонения) @ Длительность

*** — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
