Серия МДМ-С

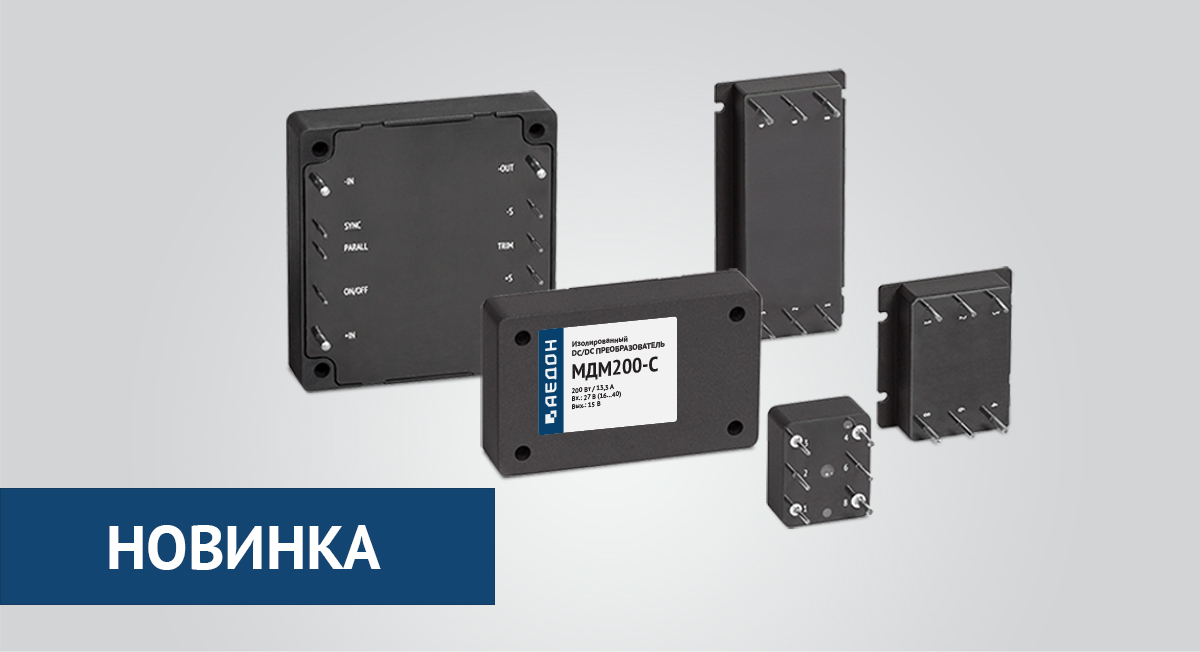

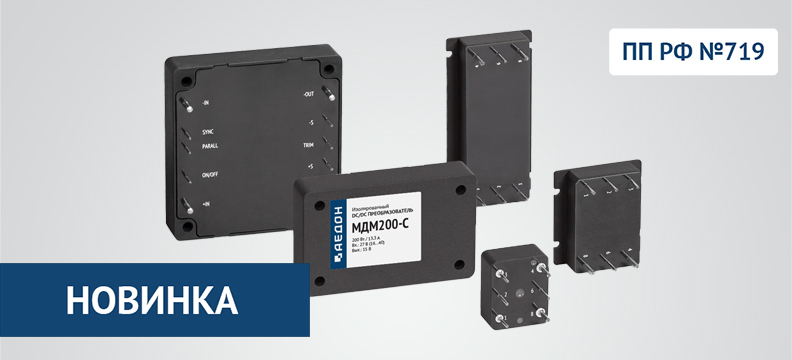

МДМ-С — унифицированные изолированные DC/DC преобразователи в форм-факторе BRICK для замены популярных зарубежных изделий. Линейка МДМ-С ориентирована для применения в жестких условиях, где требуется повышенная надежность и соответствие стандартам электропитания для наземной или авиационной техники, а также предъявляются высокие требования к электромагнитной совместимости.

Построение системы электропитания на базе преобразователей МДМ-С совместно с фильтром кондуктивных помех МФ-С и модулем удержания МУ-А позволит организовать стабильное питание нагрузок при пропадании бортовой сети и высоким уровнем ЭМС в широком температурном диапазоне –55…+105 °С без ухудшения характеристик.
По факту завершения ОКР характеристики могут быть изменены.

Преобразователи рекомендуется применять при модернизации и в новых разработках, где предъявляются требования к массогабаритным показателям, расширенным диапазонам питающей сети, защищенности от внешних воздействующих факторов и сниженным уровням шумов.


Особенности

  • выходные напряжения (9 - 40В)
  • Рабочая температура корпуса –55…+105 °С
  • Защиты от перегрузки по току, КЗ
  • Дистанционное выключение, плавный старт, синхронизация частоты преобразования
  • Высокий КПД
  • Герметизирующая заливка


Модели

Наименование Мощность Формфактор Размеры Диапазон входных напряжений** Выходное
напряжение
Макс. вых. ток*** Типовой КПД
МДМ25-С 25 Вт
1/32 Brick 19.4×23.7×10.3 мм
Б / 28 В (9…40)/(8…50) @0.1с
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=28 В
=48 В
6 А
МДМ50-С 50 Вт
1/16 Brick 33.4×30.8×10.3 мм
Б / 28 В (9…40)/(8…50) @0.1с
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=28 В
=48 В
10 А
МДМ120-С 120 Вт
1/8 Brick 58.8×30.8×10.3 мм
В / 28 В (16…40)/(10…50) @0.1с
=3.3 В
=5 В
=12 В
=15 В
=24 В
=28 В
=48 В
20 А
91%
МДМ200-С 200 Вт
1/4 Brick 58.4×36.8×12.7 мм
В / 28 В (16…40)/(10…50) @0.1с
=5 В
=12 В
=15 В
=24 В
=28 В
=48 В
30 А
91%
МДМ400-С 400 Вт
½ Brick 58.4×61×12.7 мм
В / 28 В (16…40)/(10…50) @0.1с
=9 В
=12 В
=15 В
=24 В
=28 В
=48 В
40 А
92%

** — Индекс входной сети / Номинал входного напряжения (Рабочий диапазон входного напряжения) / (Переходные отклонения) @ Длительность

*** — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля

Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
